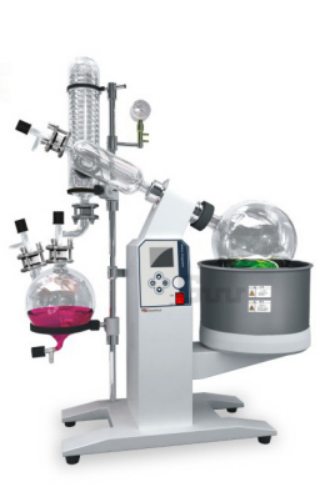

細述旋轉蒸發儀的結構特點及工作原理

旋轉蒸發儀可以用來回收、蒸發有機溶劑。它是利用一臺電機帶動蒸餾瓶旋轉。由于蒸餾器在不斷旋轉，可免加沸石而不會暴沸。同時，由于不斷旋轉，液體附于蒸餾器的壁上，形成一層液膜，加大了蒸發的面積，使蒸發速度加快。

    使用時應注意：減壓蒸餾時，當溫度高、真空度高時，瓶內液體可能會暴沸。此時應降低真空度以便平穩地進行蒸餾。停止蒸發時，先停止加熱，再停止抽真空，最后切斷電源停止旋轉，結構：蒸餾燒瓶是一個帶有標準磨口接口的茄形或圓底燒瓶，通過一高度回流蛇形冷凝管與減壓泵相連。

    回流冷凝管另一開口與帶有磨口的接收燒瓶相連，用于接收被蒸發的有機溶劑。在冷凝管與減壓泵之間有一三通活塞，當體系與大氣相通時，可以將蒸餾燒瓶，接液燒瓶取下，轉移溶劑，當體系與減壓泵相通時，則體系應處于減壓狀態。使用時，應先減壓，再開動電動機轉動蒸餾燒瓶，結束時，應先停機，再通大氣，以防蒸餾燒瓶在轉動中脫落。作為蒸餾的熱源，常配有相應的恒溫水槽。

    通過電子控制，使燒瓶在最適合速度下，恒速旋轉以增大蒸發面積。通過真空泵使蒸發燒瓶處于負壓狀態。蒸發燒瓶在旋轉同時置于水浴鍋中恒溫加熱，瓶內溶液在負壓下在旋轉燒瓶內進行加熱擴散蒸發。旋轉蒸發器系統可以密封減壓至 400~600毫米汞柱。
