立式電動升降反應釜

一、設備主要參數及技術說明

    立式電動升降多功能反應釜融合高溫高壓反應釜與自動化，系統智能控制，是為了滿足客戶對大容積實驗而開發，容積從0.5L-10L，系統配備8寸立式觸摸液晶屏。數據動態顯示，可記錄和采集所有實時數據。產品釜體和攪拌均采用隔溫設計，釜體自動升降功能，全程可實現無人值守功能操作。

1. 裝置設計工藝要求：

1.1 反應物料：無腐蝕性類等茶品，其他耐腐蝕材質可定制；

1.2 結構形式：釜蓋固定，釜體電動升降 反應釜結構為一鍵快開結構。

1.3 進料方式：手動加料，配等壓加料罐，可過程加料；

1.4 攪拌槳要求:自吸式攪拌槳，三葉推進式攪拌槳 ，錨式攪拌槳；

1.5 攪拌轉速：50-1500r/min，轉速可調節；

1.6 加熱方式：電加熱；

1.7 控溫要求：使用溫度300℃，設計溫度350℃；

1.8 容積：反應釜容積1L；

1.9 反應釜用材：反應釜主體材質為316L不銹鋼，插底管、測溫管、攪拌桿、攪拌槳、管閥件、等直接接觸物料部分均為316L；

1.10 反應釜釜底要求：釜底為弧形；

1.11 反應釜管口：測溫口1個、攪拌口1個、壓力表&安全爆破口1個、進氣口1個、出氣口1個、冷卻盤管口*2、取樣口、等壓加料口。

1.12 冷卻方式：內置蛇形型冷卻盤管，快速降溫；

1.13 系統操作壓力：10Mpa；

1.14 系統設計壓力：12.5Mpa；

1.15 取樣方式：在線取樣，取樣容積5mL；

1.16 出料方式：反應釜可翻轉倒料；

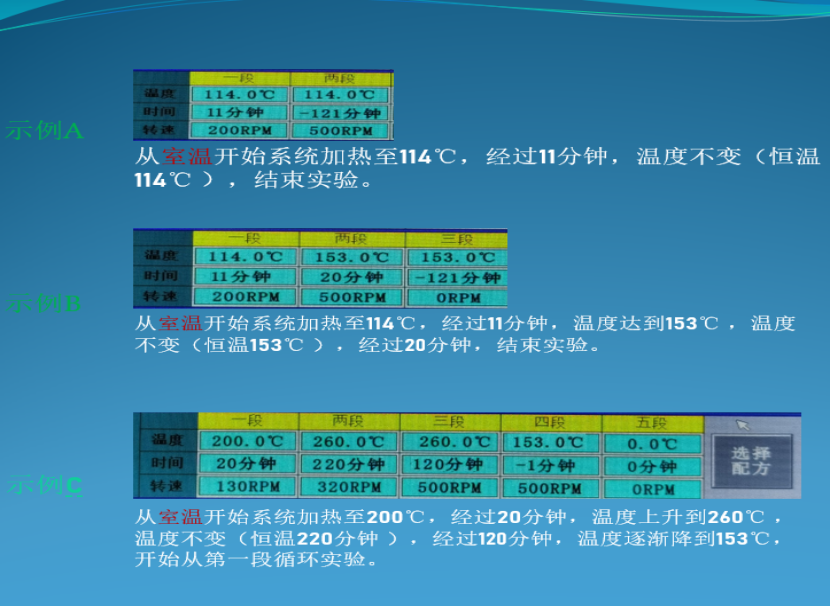

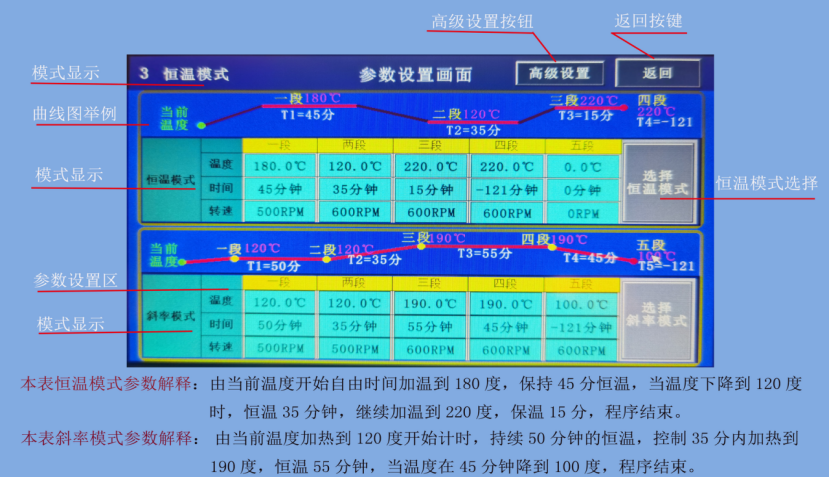

1.17 控制方式：軟件觸摸屏控制。程序控溫，數據采集顯示控制溫度、壓力、轉速、反應計時等。U盤導出功能，可以導出溫度、壓力、轉速等歷史數據。溫度、壓力實時曲線顯示。含超溫超壓報警聯鎖，超溫自斷電保護，超壓自動泄壓功能；

二、產品特點：

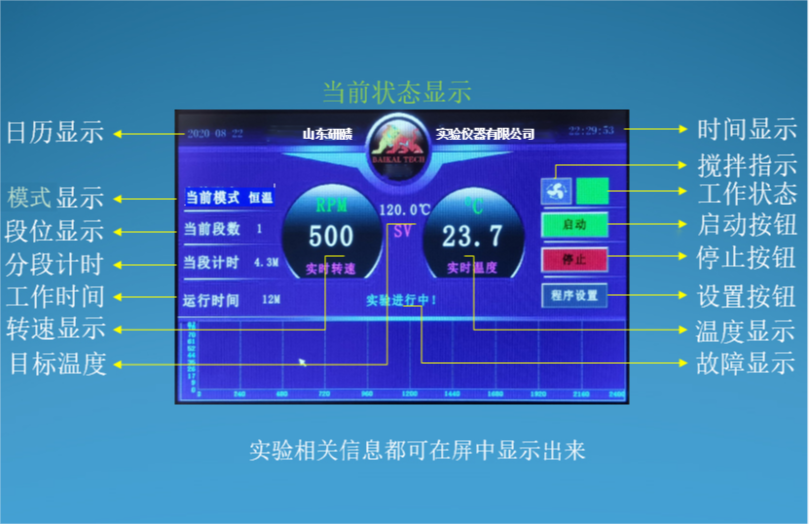

1、配備8寸豎式超高清顯示系統

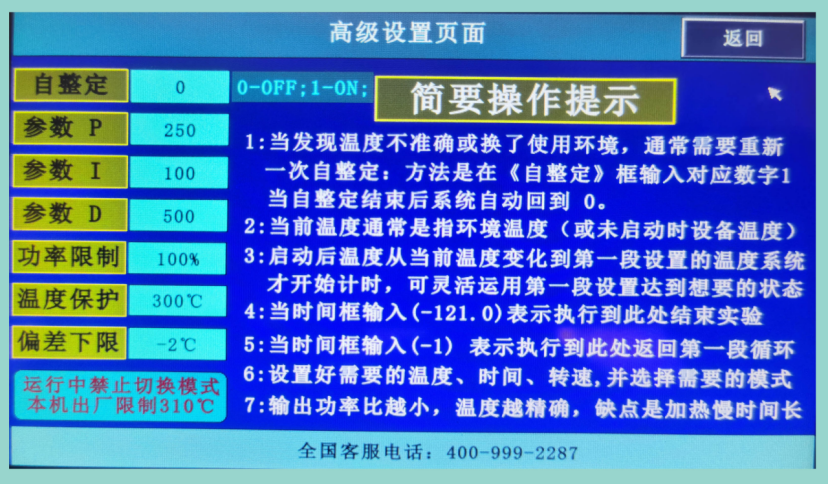

2、智能AI-PID精準控溫

3、實驗元素UI設計高動態、立體展示

4、溫度、壓力、轉數曲線圖智能生成

5、配備超溫、超壓、冷卻水異常報警

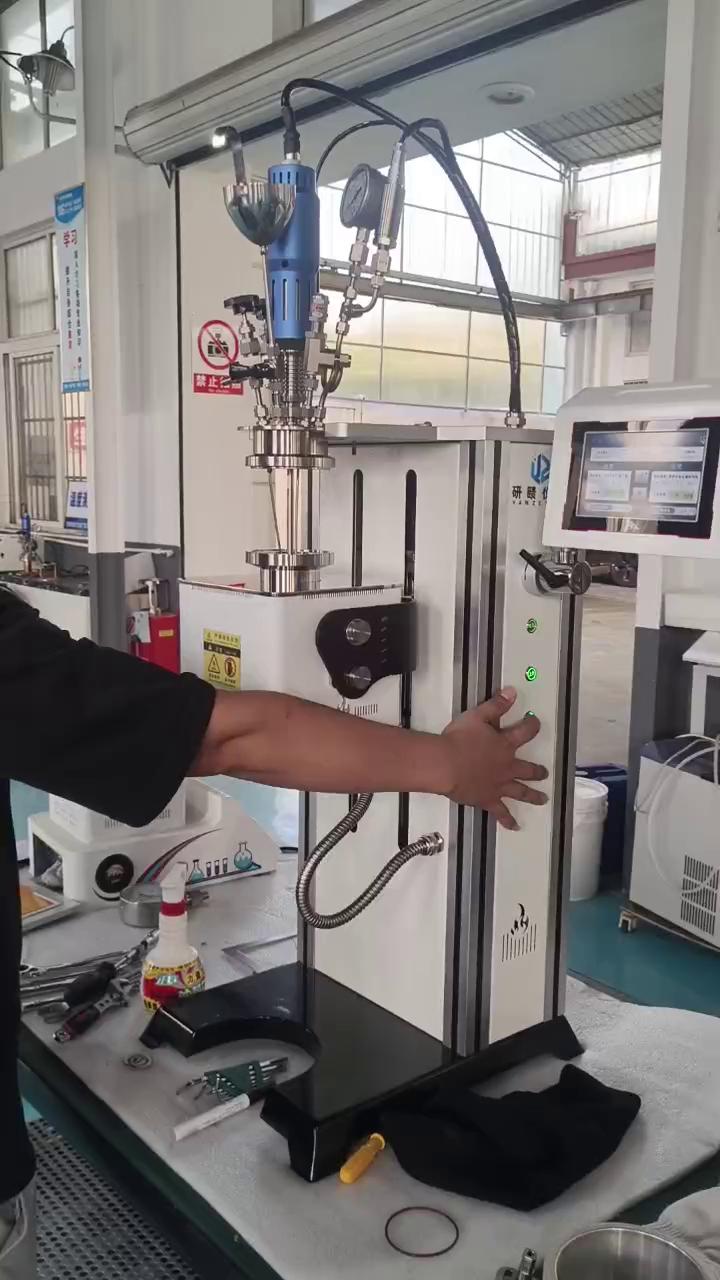

6、加熱體自動升降功能

7、可拓展自動進料、取樣、扭矩傳感，PH酸堿平衡等自動功能

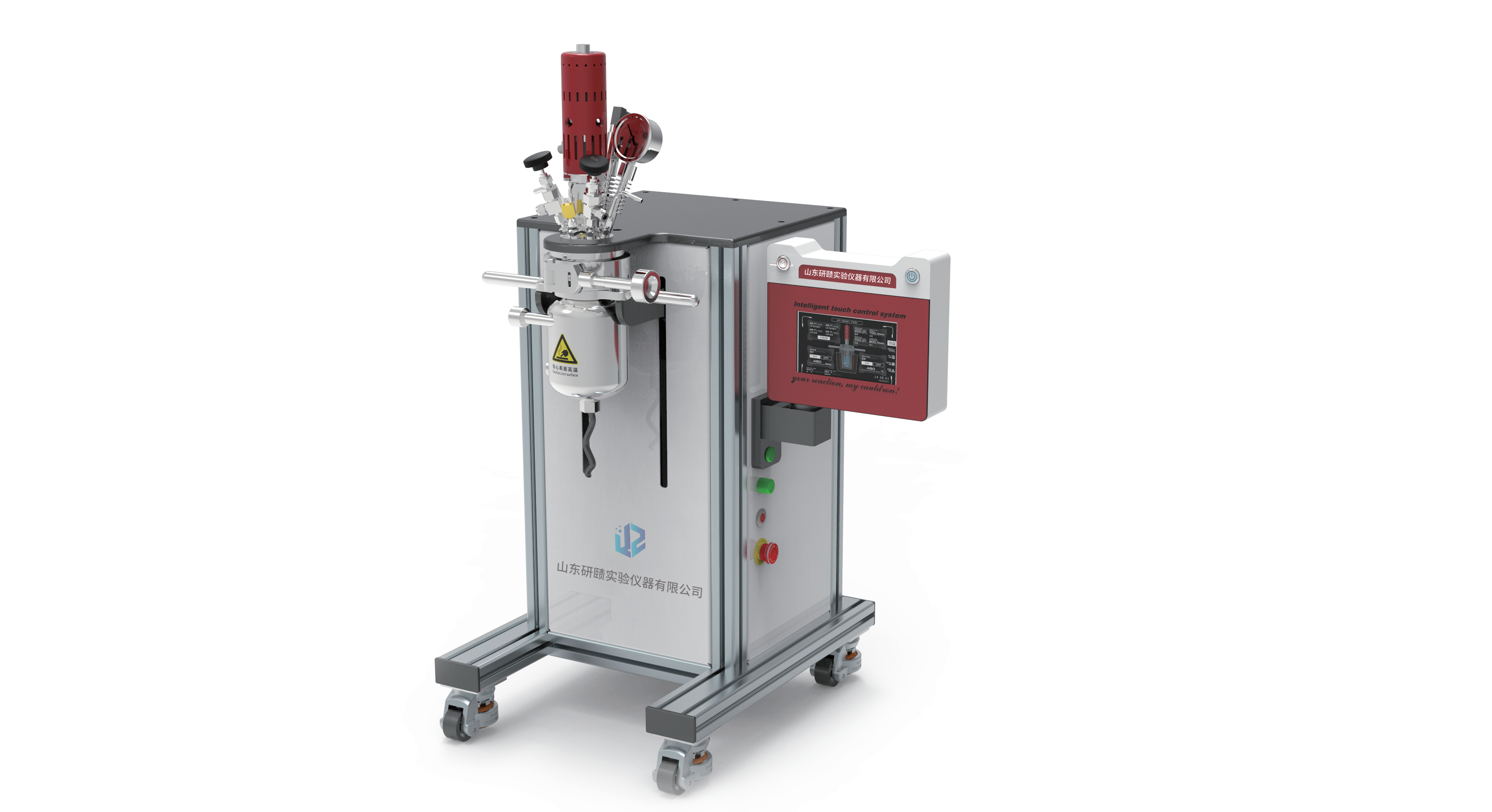

立式智能反應釜

容積大小：    0.5/1/2/3/5/10L

設計壓力：    10MPa（20MPa可定制）

釜體材質：     L-316L、Z-鋯、T-鈦、C-哈氏合金、M-蒙乃爾、I-因科鎳等

控溫方式：     AI-PID精準控溫

冷卻管盤：     標配

設計溫度：     350°C

攪拌速度：      0-1500RMP

額定功率：      1.5-3KW

產品尺寸：       L600*W720*H1400(MM)
